PHOENIX 329 Ruby Carat UV Borracha de Impressão Vermelha
Aplicação:
Impressões UV. Adequado para embalagens e impressão UV em metal.
Superfície: Micro-moída e polida.
Camada Compressível: Micro-esfera
Característica:
Solidificação UV e resistente a raios ultravioleta. Uso conveniente,
baixa espessura para boa qualidade de impressão.
Atenção:
1. Antes da instalação, por favor, meça a espessura do rolo para ajustar a
prensa com precisão.
2. Durante a instalação, por favor, use a chave de torque para apertar gradualmente.
3. Após a instalação, por favor, limpe a superfície da borracha e prepare para a impressão.
4. Durante o uso, por favor, use frequentemente o solvente especial para limpar a superfície da borracha
para estender o tempo útil.
1. Dados de Teste de Compatibilidade UV e Resistência ao Envelhecimento UV
Composto de superfície: Borracha EPDM, quimicamente resistente a tinta de cura UV, verniz UV e solventes agressivos de lavagem UV; resiste ao inchaço da borracha, endurecimento e calcinação superficial causados pela exposição prolongada à radiação UV.
Tabela
| Item de Teste |
Resultado do Teste |
Condição do Teste |
| Resistência ao Envelhecimento UV |
Sem calcinação / rachaduras / inchaço óbvios |
Teste de envelhecimento acelerado por UV de 300h, 365nm, 800mW/cm² |
| Taxa de inchaço de volume (tinta UV e solvente de lavagem UV) |
≤2.8% |
Imerso por 72h a 25°C |
| Fonte de UV aplicável |
UV de lâmpada de mercúrio; adaptação parcial para UV de LED |
Para UV de LED, execute um teste na prensa primeiro |
Observações: Não adequado apenas para tinta à base de água; projetado principalmente para impressão offset com tinta UV / verniz UV, cenários de impressão de embalagens e decoração de metal.
Nota de certificação: Documento de autorização disponível mediante solicitação; relatório de teste físico em conformidade com a norma ISO 12636-2018 para rolos de impressão offset.
2. Estrutura Multicamadas do Rolo e Tabela de Parâmetros de Especificação Completa
Camadas da estrutura de baixo para cima:
- Tecido base: carcaça têxtil multicamadas de alta resistência, baixa elongação para tensão estável
- Camada compressível de células fechadas com micro-esferas: camada de amortecimento compressível de micro-esferas, excelente recuperação e resistência ao esmagamento
- Camada superficial de borracha funcional EPDM: superfície vermelha micro-moída polida, resistente a produtos químicos para tinta UV e solvente de lavagem
Tabela Completa de Parâmetros Técnicos
Tabela
| Item |
Especificação |
| Modelo |
PHOENIX 329 Ruby Carat |
| Cor |
Vermelho |
| Espessura Nominal |
1.96 mm (0.077 polegadas), tolerância ±0.02 mm |
| Dureza Total |
Aprox. 78 Shore A |
| Dureza da Borracha Superficial |
Aprox. 58 Shore A |
| Compressibilidade (1350 kPa) |
Aprox. 9% |
| Resistência à Tração |
≥4500 N / 50 mm |
| Alongamento @500 N /50 mm |
≤0.9% |
| Rugosidade Superficial Ra |
0.7-0.9 μm (acabamento micro-moído polido) |
| Desempenho de ganho de ponto |
Baixo ganho de ponto, saída de alto contraste em sólidos e retículas |
3. Tabela de Referência Rápida de Prensas Offset Compatíveis
Tabela
| Marca da Prensa |
Modelos Compatíveis Típicos |
Observações |
| Heidelberg |
SM52, SM74, CD74, SM102, CD102 |
Impressão UV de embalagens em folha, espessura de 1.96 mm compatível com dados de embalagem padrão |
| Komori |
LS40, LS54, GL-40, S40 |
Offset em folha para decoração de caixas e metal |
| Ryobi |
Série 750, 920, 1050 |
Trabalhos UV comerciais e de embalagem |
| KBA |
Série RAPIDA 74, 105 |
Impressão offset UV de embalagens de alta velocidade |
| Mitsubishi |
Série Diamond 1000 |
Impressão UV de embalagens em folha |
Nota: Antes da montagem, meça a espessura real do rolo e ajuste a espessura da embalagem sob o rolo de acordo com o manual da prensa.
4. Guia de Instalação e Nota do Diagrama de Etapas de Aperto
Procedimento de Instalação Passo a Passo
- Limpe completamente o cilindro do rolo, remova resíduos e sujeira do rolo antigo. Meça a espessura real do rolo e confirme a configuração da espessura da folha de embalagem para a prensa.
- Insira a borda frontal na barra de fixação de alumínio; alinhe o rolo uniformemente, com a superfície de impressão de borracha voltada para fora.
- Gire o cilindro da prensa, enrole o rolo suavemente sem rugas ou bolhas de ar; mantenha a tensão uniforme na largura.
- Monte a barra de alumínio da borda traseira; use uma chave de torque para aperto simétrico progressivo, evite aperto excessivo em um lado.
- Após a montagem inicial, opere a prensa com impressão ligada por aproximadamente 1.000 impressões, reajuste a tensão do rolo novamente.
- Limpe a superfície da borracha com solvente especial para limpeza de rolos UV antes da impressão formal.
Advertências importantes: - Tensão excessiva encurtará a vida útil; tensão insuficiente causa deslocamento do rolo e defeito de impressão dupla. - Não dobre ou amasse o rolo durante o manuseio e armazenamento.
5. Sugestão de Vida Útil na Prensa e Ciclo de Substituição
Tabela
| Condição de Trabalho |
Vida útil estimada na prensa |
Gatilho de substituição recomendado |
| Impressão UV de embalagens de alta velocidade (8.000-12.000 imp/h) |
800.000-1.200.000 impressões |
Calcinação superficial, rachaduras, aumento óbvio do ganho de ponto, indentação de esmagamento local |
| Impressão de decoração UV em metal de média velocidade |
600.000-900.000 impressões |
Inchaço superficial, marca de arranhão que não pode ser limpa |
Dica de manutenção: Limpe frequentemente a superfície com solvente especial para limpeza de rolos UV para estender a vida útil.

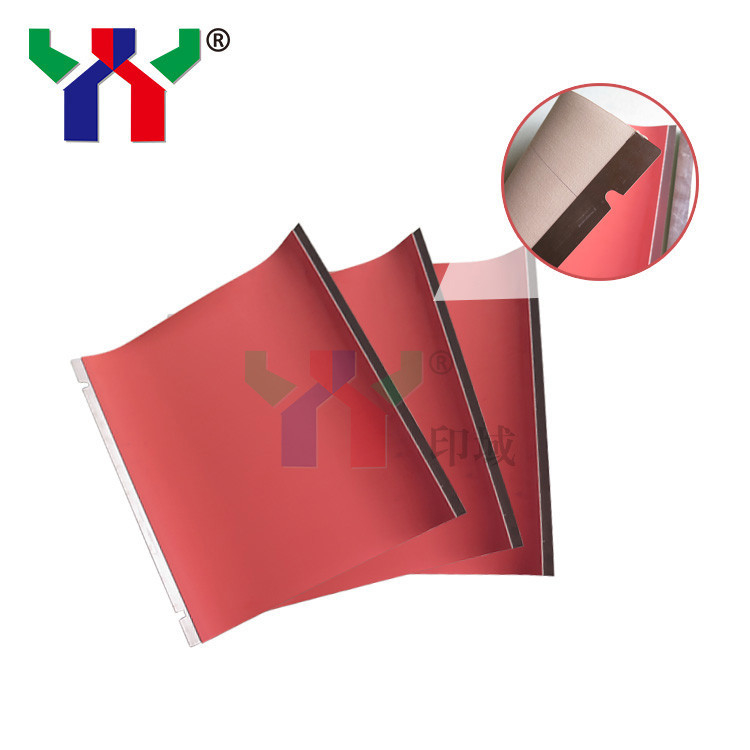

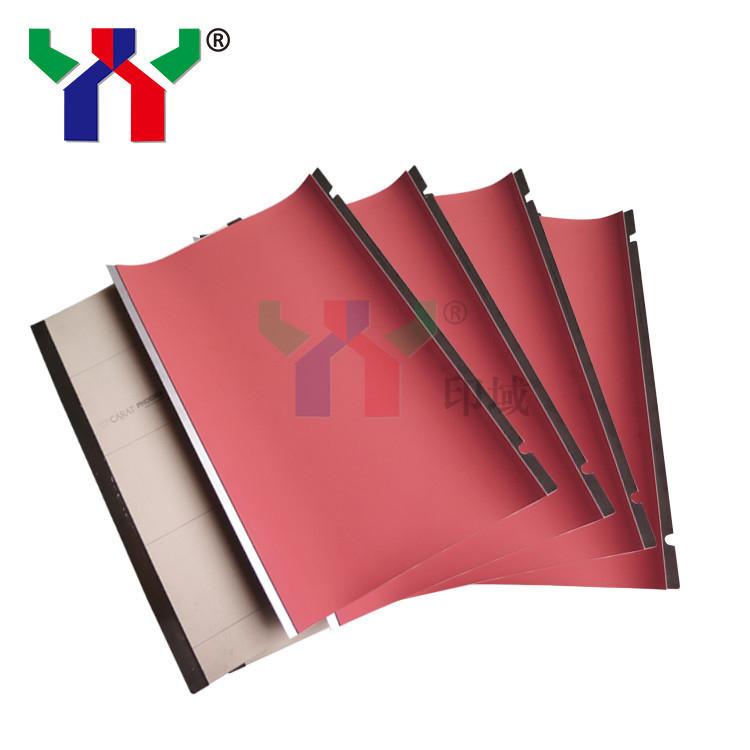

6. Fotos Reais do Produto e Notas de Imagem da Embalagem (≥5 imagens)
7. Guia de Condições de Armazenamento e Especificações de Embalagem
Opções de Embalagem
Tabela
| Forma de Embalagem |
Cenário |
| Rolo cortado sob medida |
Montagem direta para prensa específica; MOQ 1 m² |

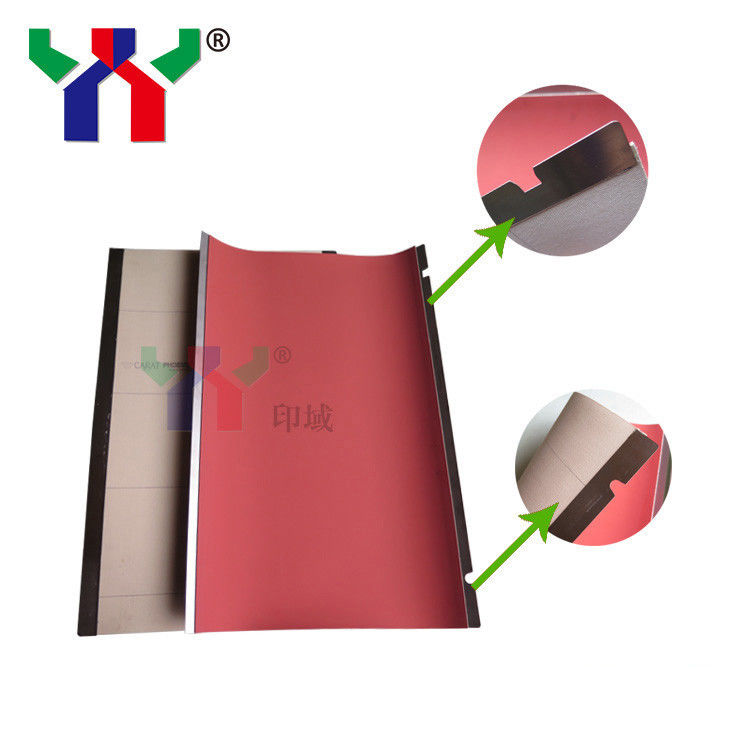

| Rolo pré-montado com barras de alumínio |
Pronto para instalar; economiza trabalho de corte no local |
| Embalagem em rolo |
Consumo contínuo em massa na fábrica |
| Embalagem em caixa de exportação |
4-5 peças por caixa; proteção anti-pressão e à prova de umidade |
Requisitos de Armazenamento
- Temperatura de armazenamento: 15-25°C, evitar luz solar direta e radiação de luz UV
- Armazenar plano, proibir estritamente dobrar, curvar ou empilhar com pressão pesada
- Prazo de validade: 12 meses em embalagem original fechada
- Evitar contato com objetos pontiagudos e duros para evitar danos por arranhões na superfície.
8. FAQ Perguntas Frequentes
P1: Qual é o MOQ? R: Quantidade mínima de pedido de 1 metro quadrado. Peça de amostra cortada está disponível para teste na prensa. Cotação de pedido em massa de acordo com sua dimensão e quantidade necessárias.
P2: Qual é o prazo de entrega? R: Mercadorias em estoque de tamanho padrão: 5-8 dias úteis após a confirmação do pedido. Corte personalizado / barras de alumínio pré-montadas: 10-14 dias úteis.
P3: Que personalização você pode oferecer? R: Dimensão de corte personalizada; barras de fixação de alumínio/aço pré-montadas de acordo com os requisitos do modelo da prensa; fornecimento em rolo.
P4: Opções de logística e envio? R: Expresso: DHL, TNT, FEDEX, UPS, EMS. Pedido em massa de grande volume por frete marítimo / frete aéreo. Termos de pagamento: T/T, Western Union.
P5: A superfície do rolo incha após a impressão UV? R: Verifique: 1) Se você está usando solvente especial para limpeza de rolos UV; limpador comum de rolos offset causará inchaço para rolos UV. 2) Evite imersão prolongada do solvente na superfície do rolo.
P6: O ganho de ponto é muito alto, ou aparece imagem fantasma dupla? R: Verifique: uniformidade da tensão do rolo; espessura da folha de embalagem; configuração da pressão do cilindro; indentação de esmagamento superficial causada por clipes de papel / aparas de papel. Reajuste a tensão do rolo e recalibre a pressão do cilindro.
P7: Posso usar este rolo para impressão offset comum à base de óleo não UV? R: Pode funcionar para impressão com tinta normal, mas sua fórmula de superfície EPDM é otimizada para o sistema UV; para produção não UV de longa duração, recomendamos a série de rolos compressíveis de uso geral.
9. Tabela de Comparação de Concorrentes
Tabela
| Item de Comparação |
Rolo UV PHOENIX 329 Ruby Carat |
Rolo compressível UV doméstico geral |
Rolo especial UV importado de alta qualidade |
| Material da superfície |
Borracha EPDM, anti-inchaço para tinta UV e lavagem UV |
Borracha sintética comum, fácil inchaço sob lavagem com solvente forte |
Composto EPDM de alta qualidade |
| Tolerância de espessura |
±0.02 mm |
±0.04-0.06 mm |
±0.02 mm |
| Alongamento @500 N |
≤0.9% |
1.2-1.8% |
≤0.8% |
| Vida útil estimada na prensa |
800.000-1.200.000 impressões |
450.000-700.000 impressões |
1.000.000-1.400.000 impressões |
| Desempenho de envelhecimento acelerado por UV |
300h sem calcinação/inchaço óbvios |
Degradação superficial de 150-200h |
400h desempenho estável |
| Controle de ganho de ponto |
Baixo ganho de ponto, saída estável em sólidos e retículas |
Desvio óbvio do ganho de ponto em impressão de longa duração |
Excelente reprodução de pontos |
| Nível de preço |
Custo-benefício de gama média |
Nível de entrada de baixo custo |
Preço premium alto |
| Vantagens principais |
Superfície EPDM especialmente otimizada para tinta UV e solvente de lavagem agressivo; carcaça estável de baixa elongação; adequado para impressão UV de embalagens e decoração de metal; preço competitivo em relação a marcas importadas |
Baixo custo de aquisição, baixo desempenho anti-inchaço |
Desempenho de ponta, alto custo de aquisição |
Ponto de venda principal: Rolo compressível profissional para offset UV; superfície EPDM anti-inchaço, carcaça multicamadas de baixa elongação; excelente para impressão UV de embalagens de caixas e decoração de metal, realiza substituição de custo para rolos importados caros.
10. Casos de Clientes e Depoimentos
- Fábrica de impressão de embalagens do Sudeste Asiático Aplicado na linha de produção UV de embalagens Heidelberg CD102. Estável 900.000+ impressões; baixo ganho de ponto, densidade de tinta sólida consistente para impressão UV de verniz em caixas cosméticas.
- Gráfica de decoração de metal do Oriente Médio Usado para impressão offset UV em chapas de metal. Bom desempenho anti-inchaço sob lavagem repetida com solvente UV; qualidade de impressão estável a longo prazo.
- Planta de impressão de médio porte da América do Sul Adequado para prensa UV de embalagens Komori LS-40; tamanho cortado sob medida com barras de alumínio pré-montadas, instalação conveniente, reduz o tempo de inatividade da prensa.
Citação de feedback do cliente: "O rolo UV PHOENIX 329 tem um bom desempenho em nossos trabalhos de embalagem UV. A superfície EPDM resiste ao inchaço da tinta UV e do solvente de lavagem. Reprodução de pontos estável, boa alternativa para rolos importados caros."
Informações Básicas do Produto da Página Original
- Local de Origem: China - Marca: CERES / YY - Modelo: PHOENIX 329 Ruby Carat - Cor: Vermelho - Espessura: 1.96 mm - MOQ: 1 m² - Prazo de Entrega: 5-8 dias - Termos de Pagamento: T/T, Western Union - Capacidade de Fornecimento: 50 peças / semana
Se precisar, posso converter este documento para o formato HTML unificado, consistente com as páginas anteriores de chapas CTP, verniz UV e tinta UV para importação direta para o seu editor de código fonte de site independente.
| Cor |
Vermelho |
| Nº do Artigo / Espessura |
366: 0.077"/ 1.96mm |
| Alongamento a 500N/ 50mm |
≤0.9% |
| Compressibilidade a 1350kPa |
aprox. 9% |
| Resistência à tração |
≥4500N/ 50mm |
| Dureza total |
aprox. 78 Shore A |
| Borracha superficial |
aprox. 58 Shore A |
1. Composto de superfície EPDM resistente a tintas UV e soluções de lavagem agressivas
2. Camada compressível extremamente resistente
3. Baixo ganho de ponto
4. Melhores valores de contraste
5. Resultados excepcionais em impressão sólida e reticulada
Nossa empresa oferece
todos os tipos de tintas, rolos de borracha, chapas PS e outros materiais da área de impressão.
Somos agentes de dezenas demarcas nacionais e estrangeiras.
