Máquina de impressão Heidelberg Kord 64 Peças sobressalentes

Especificações:

As barras estão sujeitas a numerosas tensões que aumentam com o peso das peças em movimento e, claro, mais tensão significa mais manutenção.risco de interrupção e redução da disponibilidade da máquina.

O projecto também foi melhorado: foram desenvolvidas novas soluções técnicas, melhorou a concepção mecânica e foram instaladas novas pinças, melhorando a absorção da chapa.

Nós fornecemos profissionalmente muitos tipos de peças sobressalentes de máquinas de impressão para marcas internacionais como Heidelberg, Roland, Komori e assim por diante.

Características:
1- Hickey Pickers.
2Peças sobressalentes Heidelberg
3Perfeita qualidade.


1Diagrama de posição e método de detecção de desgaste

Requisito de imagem:carregar diagrama esquemático estrutural anotado

1. Marca esquemática: barra de agarrador de entrega / dedos do agarrador / almofadas do agarrador / eixo de montagem / banco do rolamento / buraco de ligação da cadeia ((收纸牙排,?? 纸牙片,牙??,安装轴,轴承座,链条连接孔)

Método de detecção do desgaste (Método de teste de desgaste no local)

Formato

Observações:Se aparecerem mais de dois dos sintomas de desgaste acima mencionados, recomenda-se substituir a barra de aderência inteira em vez de reparar parcialmente.

2. Guia de instalação e substituição passo a passo ((com requisitos de ilustração)

Fotografias de passos necessários:1Loqueamento de segurança;2Desabrochar a corrente e os parafusos de fixação;3Retirar a antiga barra de pinça;4Posicionar a nova barra de pinça;5Ferrar o parafuso;6Ajustar o espaço entre os dedos da pinça;7Teste de jog & amostra de impressão de ensaio

1. Passo 1 Preparação de segurança:Presione completamente a desligação, corte a alimentação principal, activar o modo de bloqueio de segurança, entrar no estado de manutenção.
2. Passo 2 Desmontar os acessórios conexos:Remover a tampa do protector de segurança; marcar a posição original para referência; soltar os pinos de ligação da cadeia; soltar os parafusos de fixação das duas extremidades da vara de pinça antiga.
3. Passo 3 Retirar a barra de pinça velha:Relaxe lentamente a barra velha, sem arranhar a superfície do cilindro ou as partes adjacentes da máquina.Limpe o assento de montagem, retire o pó de tinta e os detritos metálicos.
4. Passo 4 Posicionar a nova vara de agarre:carregar a nova vara de agarre YY-GRB-KORD64 na posição de montagem; alinhar os furos de localização e a posição de ligação da cadeia de acordo com a marcação original.
5. Passo 5 Fixar os elementos de fixação:Afixar os parafusos de fixação de ambas as extremidades e o pin de cadeia; não exceder o binário para evitar a deformação da carcaça.
6. Passo 6 Ajustar o espaço livre e a pressão entre os dedos da pinça:ajustar cada espaçamento entre os dedos da pinça, assegurar uma força de agarre uniforme em todas as posições; verificar a condição das almofadas da pinça,Substitua as almofadas desgastadas ao mesmo tempo, se necessário.
7. Etapa 7 Ensaio mecânico jog-run:Jog pressionar manualmente várias vezes; confirmar que não há colisão, nenhum bloqueio, todos os dedos da pinça abertos e fechados de forma síncrona.
8. Passo 8 Impressão de ensaio de alimentação de papel:Executar a produção de ensaio a baixa velocidade; verificar a transferência da folha, a precisão do registo, a condição da borda do papel; ajustar a pressão, se necessário.
9. Etapa 9 Produção formal:Após a qualificação da amostra de ensaio, restabelecer o protector de segurança e iniciar a produção em série.

• Deslizamento da folha após a substituição: Reverificar a uniformidade da pressão dos dedos da pinça e o desgaste da almofada da pinça.
• Ruído de colisão mecânica: confirmar novamente a posição da instalação e a marcação do tempo.

3Tabela de consulta de compatibilidade completa para modelos de impressoras

Formato

Nota importante:Esta barra de agarre foi especialmente concebida para o Heidelberg Kord 64. Não utilizar directamente para o GTO52 / SM52, embora as etiquetas contenham essas palavras-chave.Confirme a dimensão original da peça antes da compra.

4. Requisito de imagem real ((≥5 fotos reais + fotos do pacote)

Faça upload de pelo menos 6 fotos sem marca d'água para a galeria de produtos:

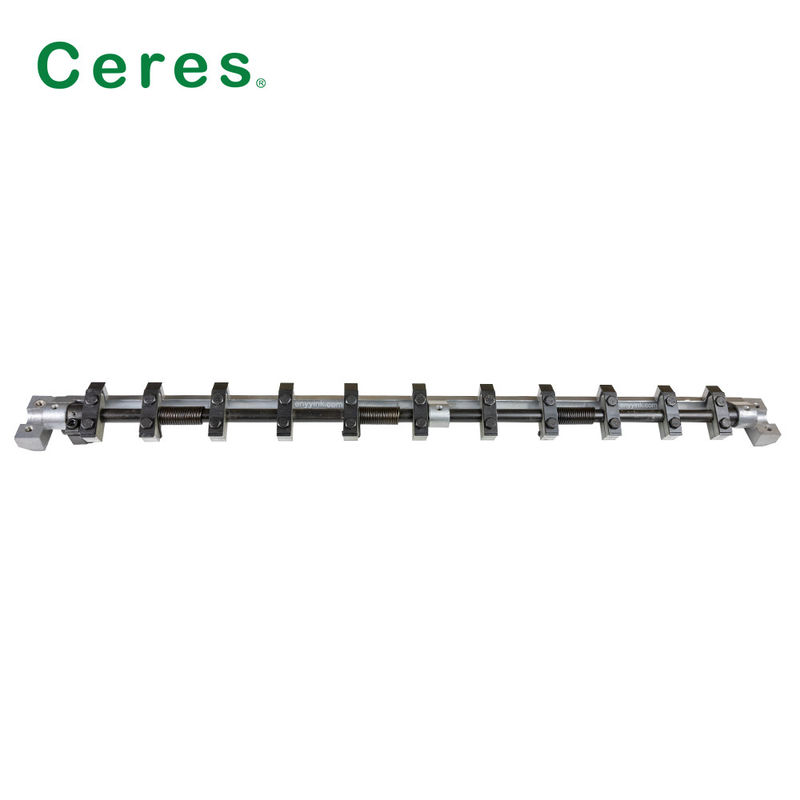

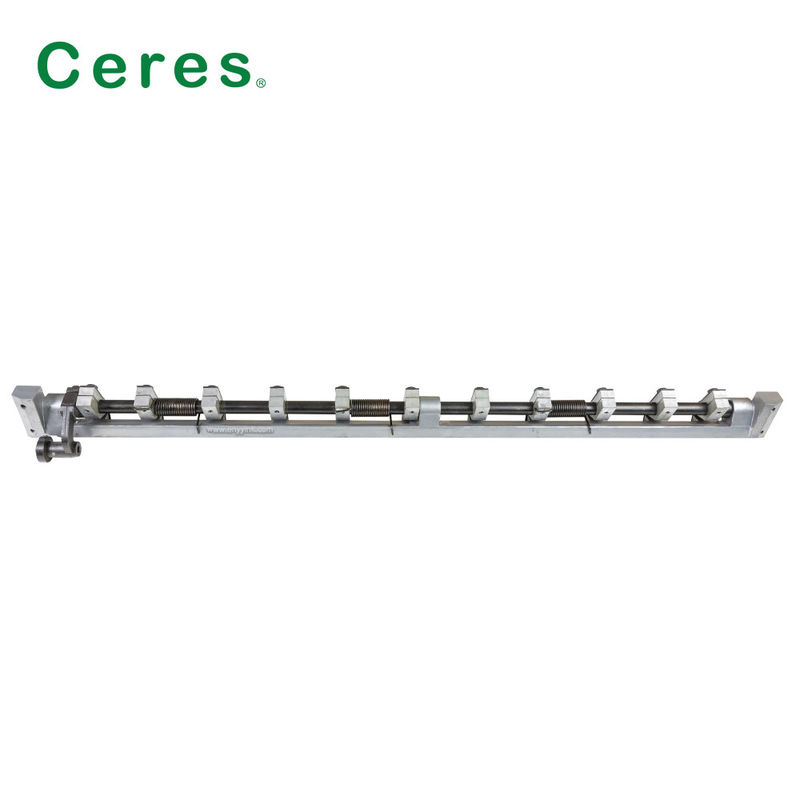

1. Vista frontal de toda a unidade: barra de pinça de deslocamento Kord 64 completa, mostrar todos os dedos da pinça

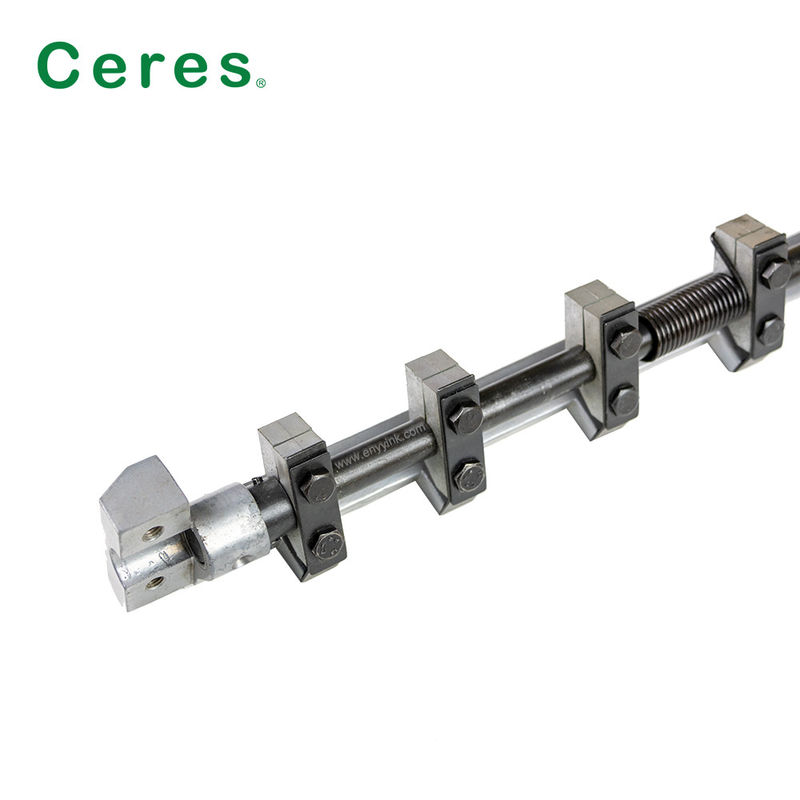

2. Close-up lateral: buraco de montagem, buraco do eixo e estrutura do parafuso de fixação

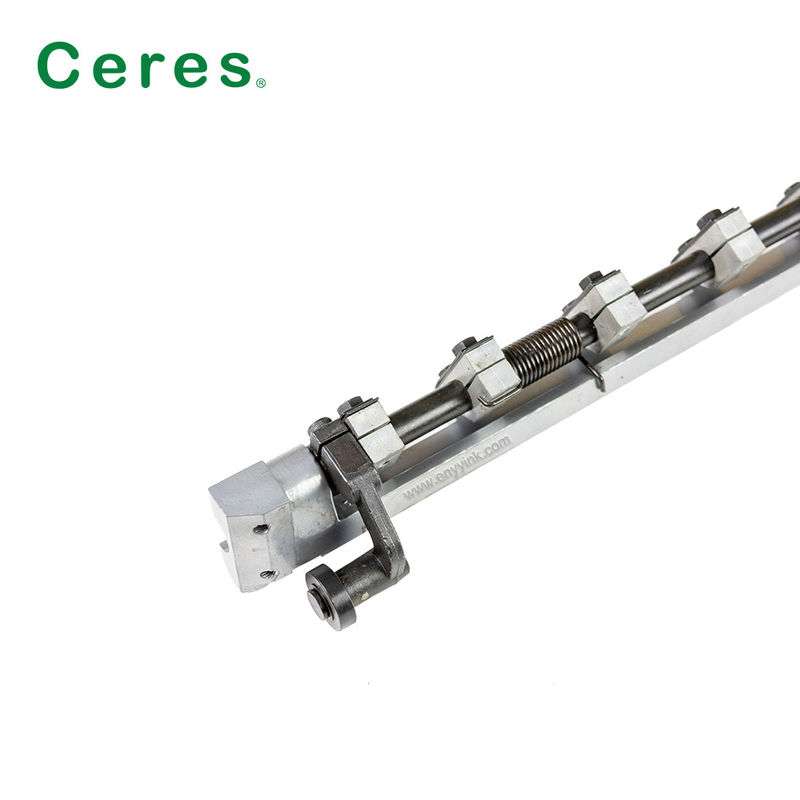

3. Parcial close-up: conjunto do punho da pinça, detalhe do mecanismo de retorno da mola

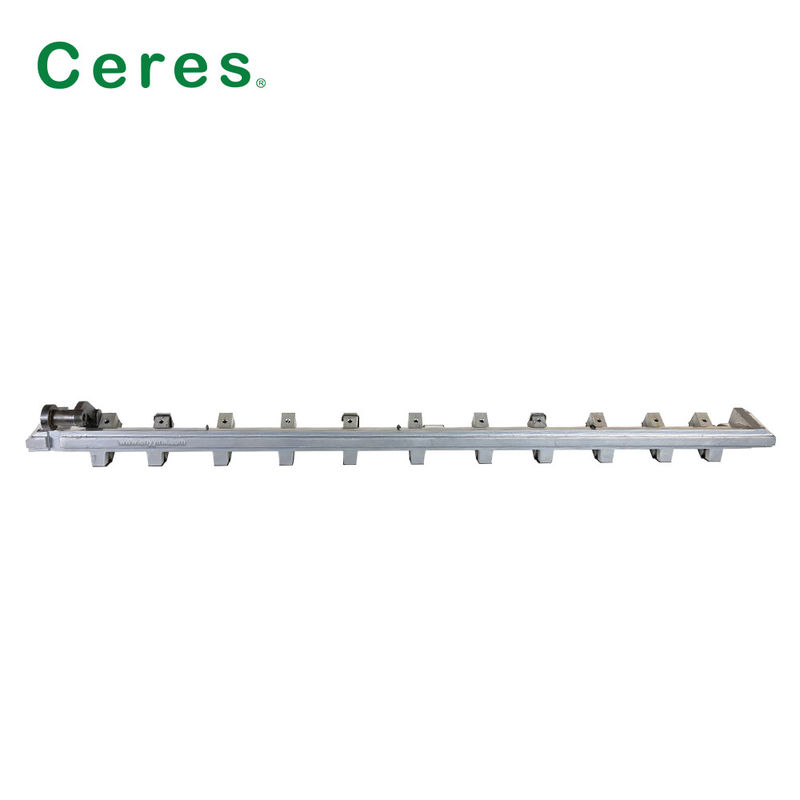

4. Imagem de fundo: face de dado de montagem da barra de pinça
5. Imagem física da embalagem: embalagem de espuma anti-colisão de uma única peça + embalagem exterior
6. Escenário de referência: barra de pinça instalada no quadro da prensa (referência de demonstração)

5. FAQ

Q1: Qual é o MOQ? A: O MOQ é 1 peça. Apoie a ordem de reparo de emergência de uma peça.

Q2: Qual é o prazo de entrega? A: Produtos em estoque: no prazo de 3 dias úteis após confirmação do pagamento. Máquinação personalizada de barras de agarre de tamanho especial: 7-12 dias úteis adicionais. Capacidade de fornecimento: 1 pc por dia.

Q3: Suporte de serviço personalizado? A: Sim. Suporte de comprimento personalizado, quantidade de dentes, modificação da posição do buraco de acordo com a amostra / desenho do cliente. Peças personalizadas exigem MOQ maior.Forneça fotografias originais da peça ou esboço das dimensões.

Q4: Opções de envio disponíveis? A: Pequena encomenda: DHL / UPS / TNT / FEDEX. Encomenda a granel: frete marítimo. Trata-se de uma peça sobressalente de metal pesado; calcule o peso volumétrico para envio por correio.

P5: Pode substituir diretamente a barra de pinças original Heidelberg OEM para Kord 64?Por favor, verifique novamente o comprimento original da barra e a contagem de dentes antes de fazer o pedido.

Q6: Termos de garantia? A: Garantia de 12 meses em condições normais de funcionamento da prensa. Os danos causados por má instalação, impacto de papel engarrafado, colisão causada pelo homem estão excluídos da garantia.

Q7: Após a substituição, ainda registam erro? R: Verifique outros componentes relacionados: almofadas de pinça, molas, rolamentos, tensão da cadeia, pressão, não só a própria barra de pinça.

6. Tabela de comparação competitiva (Destacar as nossas vantagens YY-GRB-KORD64)

Formato

7. Casos de clientes e feedback

Caso n.° 1 de uma oficina de impressão de offset de pequena dimensão da Ásia-Sul Aplicação: Heidelberg Kord 64, pressão de registo persistente e problema de deslizamento de folhas causado por uma barra de agarrador original desgastada.Substituição directa sem modificação• erro de registo eliminado; transferência de folhas estável após a instalação; taxa de folhas de resíduos muito reduzida.

Casos 2 e 5Fábrica de impressão de moldes da América Latina Aplicação: Reparação urgente de avaria para a máquina Kord 64; comprou uma barra de agarre de uma peça.A máquina recuperou a produção normal rapidamente..

Comentários de clientes: ✅ Compatibilidade perfeita de dimensões para Heidelberg Kord 64, substituição direta de troca. ✅ Resolvido o problema crônico de mudança de registo e deslizamento de folhas para a velha impressora offset.✅ Entrega rápida para encomendas urgentes de reparação de prensas.

Observações: Fotos de referência de instalação do cliente disponíveis mediante pedido da equipa de vendas.
